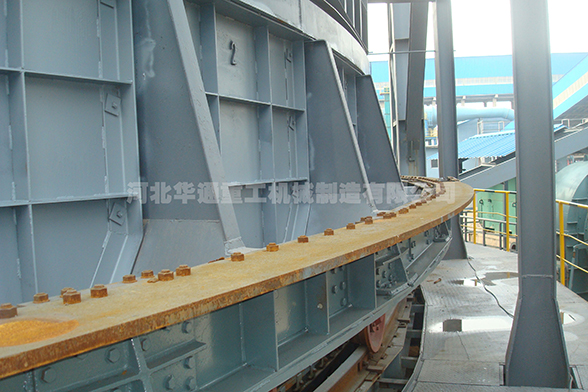

燒結環冷機作為鏈蓖機一回轉窯球團法生產球團工藝流程中的主要設備，主要功能有兩個方面：

1、對回轉窯排出的焙燒后高溫氧化球團礦鼓風冷卻，使其溫度降低到便于后序工序處理；

2、作為整個系統熱平衡的重要環節，回收高溫球團中的熱量，用于前面的工序，從而降低整個系統的燃料消耗。該設備能夠在高溫條件下正常工作。

燒結環冷機產品組成

燒結環冷機是由下列幾個主要部分所組成：（雙）傳動裝置、回轉體部分、支承輥、壓軌裝配、中心測量裝置、機架裝配、罩子裝配、風箱及灰斗裝配、煙囪、散料小車、雙層卸灰閥、卸料槽、卸料區罩子、卸礦斗、卸料處安全裝置、側擋輥、潤滑系統、給料斗等部分組成。

燒結環冷機工作原理

燒結環冷機回轉體由主電機、減速機、開式齒輪和鏈輪帶動回轉。隨著回轉體的回轉，從回轉窯燒成的熱球團經給礦斗不斷落到回轉體內帶篦孔的臺車上。在臺車上，先經緩沖刮板初步刮平，后再通過平料板將料層進一步刮平，以避免料層偏析，改善透氣性。熱球團礦在臺車的緩慢回轉和從臺車下部通入的冷卻風冷卻下，依次經過環冷機的高溫冷卻段、二三級低溫冷卻段，到卸料斗處排出冷卻至～100℃的球團礦。各段之間用帶水冷結構的緩沖刮料板、平料板、隔板等隔開，以強化冷卻效果。

燒結環冷機技術特點

1、我公司具有目前國內外成熟燒結環冷機的所有規格產品，并可根據用戶要求設計其他規格的環冷機實力。

2、傳動裝置減速機采用合資產品提高設備的可靠性能。

3、燒結環冷機卸料區采用電液動給礦閘門控制均勻卸料，采用移動小車收集散料。

4、采用智能集中潤滑系統。

5、采用水封形式代替老式沙封結構

6、可采用焊接臺車代替鑄造臺車，降低日后的維護費用。
